最近有很多朋友咨詢了一個(gè)很相似的石材養(yǎng)護(hù)問題，從底板背面滲漏上來的大理石銹黃的問題。看起來這種銹病不僅常見，而且很難清洗。如果您遇到同樣的情況，可以根據(jù)以下原因進(jìn)行石材養(yǎng)護(hù)。
一、從板材底部發(fā)生的銹黃

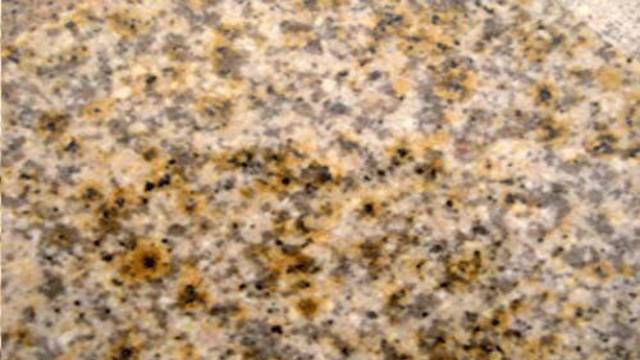

這種鐵銹從板材的底部滲出黃色，顏色一般較淺，不像鐵銹那樣重，黃色的石頭表面接觸鐵。但是因?yàn)檫@種銹黃的污染已經(jīng)遍及整個(gè)石材，所以它顯得比較頑固，反復(fù)出現(xiàn)，很難徹底清潔。
二、石材發(fā)生銹黃的原因
這種問題，多見于淺色的大理石板材上。既然是鐵銹黃，那么其原因一定與鐵有關(guān)。一般有兩個(gè)原因：
1、石頭背面的鋼筋
特種加工技術(shù)
那些熟悉石材行業(yè)的人都熟悉一種大理石的加工技術(shù)，這種技術(shù)可能在2000-2010年之間使用較多，這種技術(shù)使日常石材養(yǎng)護(hù)時(shí)產(chǎn)生的銹黃。讓我們簡(jiǎn)單地談一下。
石材養(yǎng)護(hù)
我們知道，天然大理石的硬度，抗彎強(qiáng)度相對(duì)較弱一些，不如花崗巖堅(jiān)硬。然而，國(guó)內(nèi)石材市場(chǎng)上，比較受歡迎的是薄板。大家都認(rèn)為大理石有裝飾效果可以，一些薄的木板切也沒關(guān)系。最重要的是，薄金屬有利于增加利潤(rùn)。
但由于自然或人為的種種因素，天然大理石難免會(huì)出現(xiàn)一些明裂、暗裂。板材變薄、強(qiáng)度降低，在加工、搬運(yùn)、安裝過程中容易出現(xiàn)斷裂、破碎等問題。必須避免這種情況。于是，很多石材加工廠采用了一種“后開槽，加鋼筋”的方法來提高板材的強(qiáng)度。
具體做法是：將板材剪出后，在打磨和拋光前會(huì)選擇一個(gè)帶有機(jī)械凹槽的表面。然后在槽內(nèi)加入直徑3~5mm的鋼筋，用大理石膠填充固定。
如何判斷鋼筋造成的污染？其實(shí)很簡(jiǎn)單：因?yàn)檫@種鐵銹黃一般會(huì)沿著鋼條呈一條直線，只要找到這個(gè)特征，一般就可以確定。
2、石材銹黃的原因
采用這種工藝的大理石材，安裝后，難免會(huì)接觸到水或潮氣，輕易形成鐵銹黃。特別是在南方夏季高溫、高濕的環(huán)境中，即使有云石膠包裹，這些鋼材仍會(huì)有銹斑。
如果石材不做養(yǎng)護(hù)，或者由于時(shí)間太長(zhǎng)導(dǎo)致石材養(yǎng)護(hù)失效，銹蝕后的黃色會(huì)與膠水油混合，一塊向上滲透，形成黃色斑點(diǎn)。如果石材裂縫較多，那么這種問題就比較明顯。
因此，石材養(yǎng)護(hù)并不是萬能的，它也有一定的限制值和保質(zhì)期。這應(yīng)該引起關(guān)注。
3、鐵的其他來源
除以上特殊工藝原因外，有時(shí)也因某些需要，石材背面也會(huì)接觸到一些鋼鐵的套件。這給了銹病一個(gè)物理基礎(chǔ)。也如以上所述，如果石材沒有做防護(hù)或石材養(yǎng)護(hù)失敗，在水中、潮濕的條件下，也容易產(chǎn)生這種銹黃色。
