隨著社會(huì)的進(jìn)步，石材已經(jīng)越來越被廣泛的運(yùn)用到石材裝飾建筑中，同時(shí)，石材護(hù)理也是必不可少的一項(xiàng)，打蠟便是第一代的石材護(hù)理技術(shù)，直至今日也在廣泛的運(yùn)用。此技術(shù)依靠水溶性低分子塑料材料，在石材表面形成覆蓋層保護(hù)底材。但是大家不知道的是石材表層硬度較低，易變色，需要每天拋光打蠟，耗費(fèi)巨資，也嚴(yán)重傷害了石材表面，而高溶劑堿性的起蠟水更滲入石材形成龜裂。而石材晶面處理是利用物(理)化(學(xué))原理，采用專業(yè)石材養(yǎng)護(hù)機(jī)械配合結(jié)晶材料，先對(duì)石材進(jìn)行物理加溫，從而使石材與結(jié)晶材料發(fā)生化學(xué)反應(yīng)，以使在石材表面形成一種晶瑩剔透的保護(hù)薄膜。

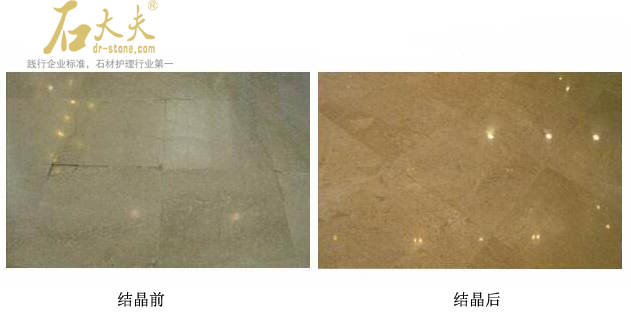

高檔次天然裝飾材料，它的結(jié)構(gòu)成分較為復(fù)雜，其需要定期進(jìn)行必要的結(jié)晶養(yǎng)護(hù)才能保證應(yīng)有的裝飾效果，避免石材出現(xiàn)龜裂、表層脫落、失光、污染等病癥現(xiàn)象，延長石材的使用壽命，否則石材的裝飾效果會(huì)大打折扣，石材會(huì)出現(xiàn)一系列的病癥現(xiàn)象。石材晶面處理，就相當(dāng)于石材的美容修復(fù)，石材經(jīng)過晶面硬處理后在其表面形成堅(jiān)硬的結(jié)晶層，結(jié)晶層既提高了石材的光亮度，也有效地保護(hù)了石材不受磨損和污染。
石材晶面處理國家質(zhì)量標(biāo)準(zhǔn)
①、石面干凈、整潔；保護(hù)完好，無損壞。
②、整體石面手感細(xì)膩、油潤、光亮、經(jīng)營剔透。
③、整體石面測光儀測試平均亮度大理石80度以上，花崗巖、石英石微晶石75度以上。
④、整體石面呈現(xiàn)吸盤止滑效果。
⑤、整體石面呈現(xiàn)荷葉效應(yīng)，具防水效果。
石材晶面保養(yǎng)周期一般多少為好？
①、別墅因?yàn)槿肆髁可伲话阋患径纫淮螢楹线m
②、酒店、商廈等通道出入口每周兩次。 。
③、酒店、商廈大堂、電梯廳等公共區(qū)域每周一次。
石材結(jié)晶材料怎么選擇？
結(jié)晶效果的好壞主要取決于選用材料的配方，必須根據(jù)業(yè)主的要求選用不同的晶面材料：不能單獨(dú)追求出光率，必須綜合考慮結(jié)晶完畢石材透氣性及石面結(jié)晶的亮度、清晰度、防滑度。
石材結(jié)晶加工要點(diǎn)：
①淺色大理石（雅士白、爵士白、魚肚白、大花白、斯拉夫白等）不能用酸性藥劑做晶面。
淺色石材含鐵成分較高，與酸性藥劑反應(yīng)后容易引起石面發(fā)黃
②材質(zhì)疏松的石材不可用含樹脂成分比較高的結(jié)晶材料，否則，樹脂臘封閉石面毛孔，不利于石材透氣，容易導(dǎo)致石材返堿、發(fā)黃等病變。
③熱帶雨林、夢(mèng)幻海南、法國金花等材質(zhì)分布不均勻石材必須雙重結(jié)晶，否則，因石面亮度不一致，石材結(jié)晶完畢會(huì)呈現(xiàn)石面手感平整視覺上不平整
④多孔松軟石材（白砂米黃、木化石等）晶面處理前必須涂刷毛孔收縮水，然后再雙重結(jié)晶，否則會(huì)呈現(xiàn)散光。
⑤花崗巖和微晶石等不可用鋼絲棉拋光，否則，會(huì)因鋼絲棉的粉末吸進(jìn)石面毛孔日后發(fā)黃。
⑥深色花崗巖結(jié)晶處理前必須潤色處理，否則，晶面完工，會(huì)呈現(xiàn)石面枯燥、不油潤，整體石面發(fā)白。
影響石材晶面處理光澤度的8個(gè)要素：
1、石材品種不同，結(jié)晶效果不同。
2、石材表面基礎(chǔ)亮度不同，結(jié)晶效果不同
3、石材表面鈣化(大理石鈣化、花崗巖硅化、拋光磚玻化)達(dá)到一定限度，石材表面結(jié)晶亮度下降程度不同。(需進(jìn)行淺層翻新，才能提高結(jié)晶效果)
4、石材表面粉化、劃痕多少，石材表面結(jié)晶亮度下降程度不同。
5、石材表面人流量的多少，石材表面結(jié)晶亮度下降程度不同。
6、室外環(huán)境情況干凈與否，石材表面結(jié)晶亮度下降程度不同。
7、結(jié)晶后結(jié)晶層的耐老化性。
8、晶面劑(粉)品牌、品種不同，結(jié)晶效果不同。
由于石材晶面處理是一個(gè)日常保養(yǎng)維護(hù)的手段，因此，可以根據(jù)以上的經(jīng)驗(yàn)來查找和判斷，石材晶面處理后光澤度不高的問題，以便于在以后的保養(yǎng)維護(hù)中做到最佳效果。
