1、為什么人造石在石材翻新施工中容易出現(xiàn)起拱、變形、開裂等質(zhì)量問題？
拆解工藝，經(jīng)常看到石材人發(fā)項目上石材出現(xiàn)質(zhì)量問題的照片，給出的意見和分析也很多，但好像離通病核心治理上總差那么一點，沒有戳中要害，剛好看到新筑課堂里的課程，里面的分析都有實驗數(shù)據(jù)支撐，足以定論大多數(shù)質(zhì)量通病。
現(xiàn)場一般出現(xiàn)質(zhì)量問題，大都把鍋甩施工方身上，殊不知石材都可能有問題，因為你不了解它的材料屬性、粘接劑也可能有問題，因為你聽了廠家的一面之詞而沒做檢驗，甚至你用的填縫劑都有可能是不合要求……
2、可以從哪些角度分析？如何預控？
從人造石材料性能上分析：
人造石分為崗石和石英石還有實體面材這3大類，它們的熱膨脹系數(shù)與合成它們的樹脂含量有關(guān)，所以相較于天然石材而言，含樹脂量越高的人造石材越容易出現(xiàn)開裂，起拱等通病等。
從生產(chǎn)工藝分析：
人造石都是高壓真空制成，質(zhì)地比較密實，沒有空隙，吸水率也很低，與水泥砂漿粘接力也很弱（而且水泥砂漿中的堿性物質(zhì)也會腐蝕人造石材形成空鼓層），必須用專業(yè)人造石粘接劑來粘，需要注意的是，不同人造石材（成分不一樣），使用的膠粘劑也是不一樣的，如果粘接劑配方不適用，造成大面積質(zhì)量問題也很正常，施工前試小樣很重要。（有時候人造石廠家推薦的膠粘劑質(zhì)量甚至也不合格，所以檢測很重要！）
膠粘劑性能原因：
前面說了人造石材因為材料成分原因，受熱脹冷縮的影響比較大，所以使用的膠粘劑既不能固化時間太長，也不能固化之后太硬沒有彈性，具有一定柔性的粘接劑才適合人造石粘貼，需要給人造石材熱障冷縮的彈性空間。
填縫劑的使用不合適：
一般會想石材變形了和填縫劑有什么關(guān)系？還是因為人造石材熱膨脹系數(shù)比天然石材大，填縫劑如果采用了剛性填縫劑，固化之后很硬，人造石互相膨脹就會出現(xiàn)起拱現(xiàn)象了。同理，收縮縫預留不合理也一樣。
施工中收縮縫預留的不合理：
通常施工方鋪貼人造石，是不去研究人造石的熱膨脹系數(shù)，人造石尺寸，施工區(qū)域溫度區(qū)間的(也沒空研究)，收縮縫統(tǒng)一預留2mm，但是如果選用的人造石材尺寸大，熱膨脹系數(shù)大，那么2mm收縮縫隙根本也不夠，也會導致起拱開裂等問題。

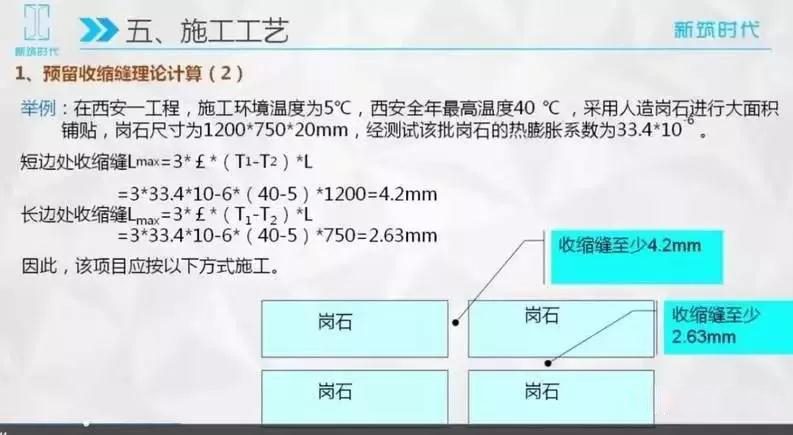

新筑課程里面的伸縮縫計算方式：
以上就是石大夫石材翻新教給大家的人造石為什么容易起拱、空鼓或開裂！你學會了嗎？
