一、空鼓原因分析鋪裝技術欠佳

　　情況一：鋪裝時，板材背面涂刷水泥、灰漿或粘接劑過稀，鋪裝后水分揮發，粘接劑與石材間形成空隙，造成空鼓。

　　情況二：工人不是采用石材背面涂刷水泥的方法，而是直接將水泥倒在地面上，通過刮刀抹平，再將石材壓實。水泥倒在地面的時候，會將基礎層沖開，造成分布不均，最終會使粘接力不均勻，形成空鼓。

　　情況三：鋪裝時，遇到收工，已經鋪好的地方，最邊上的石材沒有做密封。水泥外溢和見風快速風干，都會造成空鼓。
鋪裝養生期不夠
　　鋪裝之后，各種粘接材料還處于正在凝固的養生期內，就急于交叉施工，或提前投入使用，石材很容易松動，形成空鼓。
       注：
       空鼓是會擴大的。通過外力的作用，如踩踏等，板材會移動，將周圍板材也擠松動，形成大面積的空鼓。而強大的應力作用，也會造成石材脫膠、破裂等。而且，如果遇到剪口較大的地面，研磨機震動劇烈，就會像開頭提到的一樣，石材大面積的破碎，處理起來非常棘手。
若板材的翹角不嚴重，且其空鼓的面積不大，即板材與基面還有很強的粘結性，建議采用相對經濟的補救措施：對空鼓處灌注有機膠水來修補空鼓處，以增加地面與基底的粘結力和穩定性。

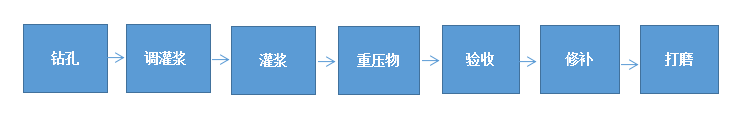

1. 灌漿施工工藝流程圖


二、. 施工步驟

2.1 鉆孔
在空鼓區域嚴重的板面鉆孔，鉆孔位置與板材的邊沿不易太近，要相隔15～20cm，大面積空鼓時，需要每30cm鉆一個孔；鉆孔深度以板厚的1～1.5倍為宜。

2.2  調配灌漿料

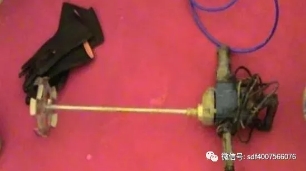

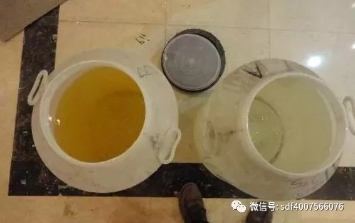

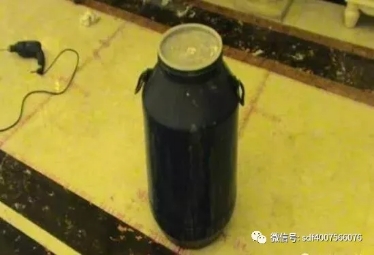

先將2份水性環氧樹脂樹脂與3份水性環氧固化劑攪拌均勻成乳白狀態，再往里面加入5～8份的水，攪拌均勻直至牛奶狀。

2.3  灌漿

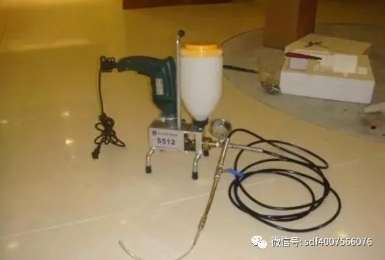

用高壓灌漿機將調配好的灌漿料灌入空鼓處，并使用橡膠錘不斷敲打灌注孔周圍，有利于灌漿料的滲透；敲打鉆孔位置周圍空鼓區域，檢查膠水擴散范圍，直至空鼓區域敲打聽不到空鼓聲音則可以判斷已灌滿，特殊情況下還可以再補灌多一次。

2.4  用重物壓
對于翹角嚴重的區域，可以在灌漿完后用重物把翹角處壓平，待樹脂固化產生粘結力之后便可移開重物。
  2.5  清洗灌漿機
灌漿機在連續使用2小時或者灌漿工作完成后要對其進行清洗，避免殘留灌漿料在灌漿機內部固化堵塞機器。清洗方法為往灌漿機中倒入約500ml丙酮，開動灌漿機，使得殘留在機器內部的灌漿料隨著丙酮一并打出；直到灌漿機內部沒有殘留灌漿料后，再往灌漿機里倒入小量機油，開動灌漿機用機油潤滑灌漿機各個部位，防止生銹等。

2.6  驗收標準
驗收標準為灌滿漿的區域用重物壓，過一段時候后（大概12～24小時）待樹脂固化后移開重物，空鼓翹角區域已沒有明顯松動，且敲打聲音為實心則判定為灌漿修補成功。

2.7  修補打磨
等空鼓區域都灌漿完畢后，便可以把鉆孔地方清理干凈并使用云石膠修補孔洞，固化后對地面進行打磨翻新以及晶面處理。
注：由于環氧樹脂有很強的粘性，且灌漿為高壓噴射，因此，請務必在灌漿施工的過程中佩戴好勞保用品，如護目鏡、手套、口罩等。

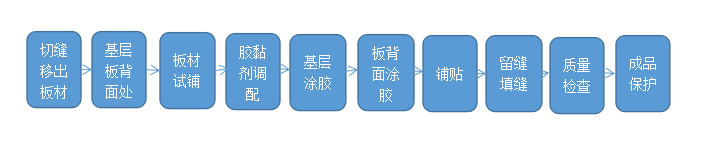

3. 返工工藝流程 若板材的翹角嚴重，且其空鼓的面積大，即板材與基面的粘結性不強板材可以輕松撬起，建議采用返工措施。

三、 石材裂紋處理方案是什么？

無論多么靚麗的石材，如果安裝工藝不正確，或者在打磨時出現的自然缺陷，隨著使用時間的延長，總是會出現明裂、暗裂、破損等癥狀。具體詳看石材養護知識——石材破損修復
